16:9 실내형 LED · V1X
XL 시리즈

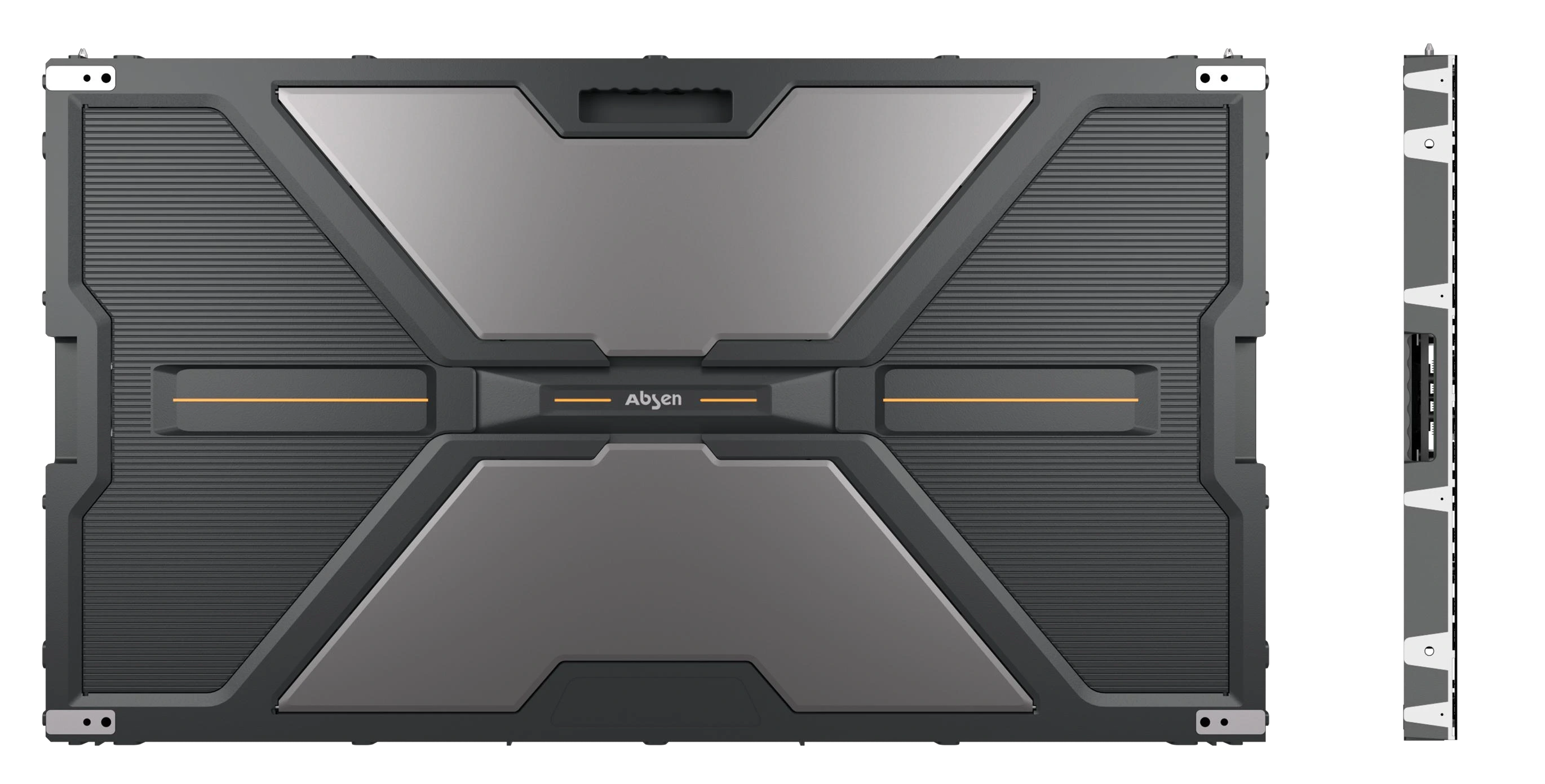

960 × 540mm 패널을 조합하는 실내형 LED입니다. 회의실·로비 등에서 화면 비율과 해상도를 맞춰 구성할 수 있습니다.
- 두께 43.5mm의 다이캐스팅 알루미늄 패널
- 모듈·전원공급장치·수신카드 전면 유지보수
- HDR10 지원 · 픽셀 단위 밝기·색상 보정
- 소형 패널 조합 및 전원·신호 이중화 선택 가능
| 항목 | XL1.5 | XL1.8 | XL2.5 |
|---|---|---|---|
| 픽셀피치 | 1.5mm | 1.875mm | 2.5mm |
| LED 타입 | SMD1212 | SMD1515 | SMD2121 |
| 패널 해상도 | 640 × 360px | 512 × 288px | 384 × 216px |
| 밝기 | 800nit | ||
| 재생률 | 7,680Hz | ||
| 그레이스케일 | 16bit | ||
| 명암비 | 4,000:1 | ||
| 시야각 (수평/수직) | 160° / 160° | ||
| 패널 크기 (가로×세로×깊이) | 960 × 540 × 43.5mm | ||
| 모듈 크기 | 240 × 270mm | ||
| 패널 무게 | 10.5kg | ||
| 소비전력 (최대/평균) | 480 / 160W/㎡ | 450 / 150W/㎡ | 420 / 140W/㎡ |
| 입력 전압 | AC 100–240V | ||
| 보호 등급 (전면/후면) | IP40 / IP21 | ||
| 작동 온도 | -10~+40℃ | ||
| 유지보수 | 전면·후면 유지보수 | ||
- 7,680Hz는 공장 기본 설정이며 EMC Class A 조건입니다. 3,840Hz 설정 시 EMC Class B 조건이 적용됩니다.
- 부분 화면 최대 1,200nit는 지정 컨트롤러와 Image Booster Engine을 사용하는 조건부 수치입니다. 해당 모드의 전체 백색 화면 밝기는 최대 600nit입니다.
- 전원·신호 이중화는 주문 제작 옵션입니다. 소형 패널은 별도 규격이며 전면 유지보수를 지원합니다.
구성과 설치 옵션
화면 가장자리까지 맞추는 패널 조합
표준 패널 외에 960 × 270, 240 × 540, 240 × 810, 240 × 1,080mm 소형 패널을 선택할 수 있습니다. 설치할 벽의 크기와 화면 비율에 맞춰 조합을 검토합니다.
벽면·매달림·바닥 설치
벽면 프레임, 행잉 바, 철골 바닥 지지 방식이 안내되어 있습니다. 카탈로그의 표준 벽면 프레임 키트는 23.5mm이며 패널 포함 총 두께는 약 70mm입니다. 실제 마감 깊이는 현장 구조와 배선에 따라 달라집니다.
패널 사이의 밝기와 평탄도 조정
A5C+ 픽셀 단위 보정으로 패널 사이의 밝기·색상 차이를 조정합니다. 패널·모듈의 정렬 구조도 적용되며, Z축 정렬 기능은 바닥 지지 설치에 한정됩니다.
